Prototyp IV

Schema der Anlagen:



Anlagendaten:

Kollektor: schwarzer Stoff (ca. 8 m²)

Isolation: keine

Kondensator: Folie

Rekuperator: keiner

Bilder vom Prototypen

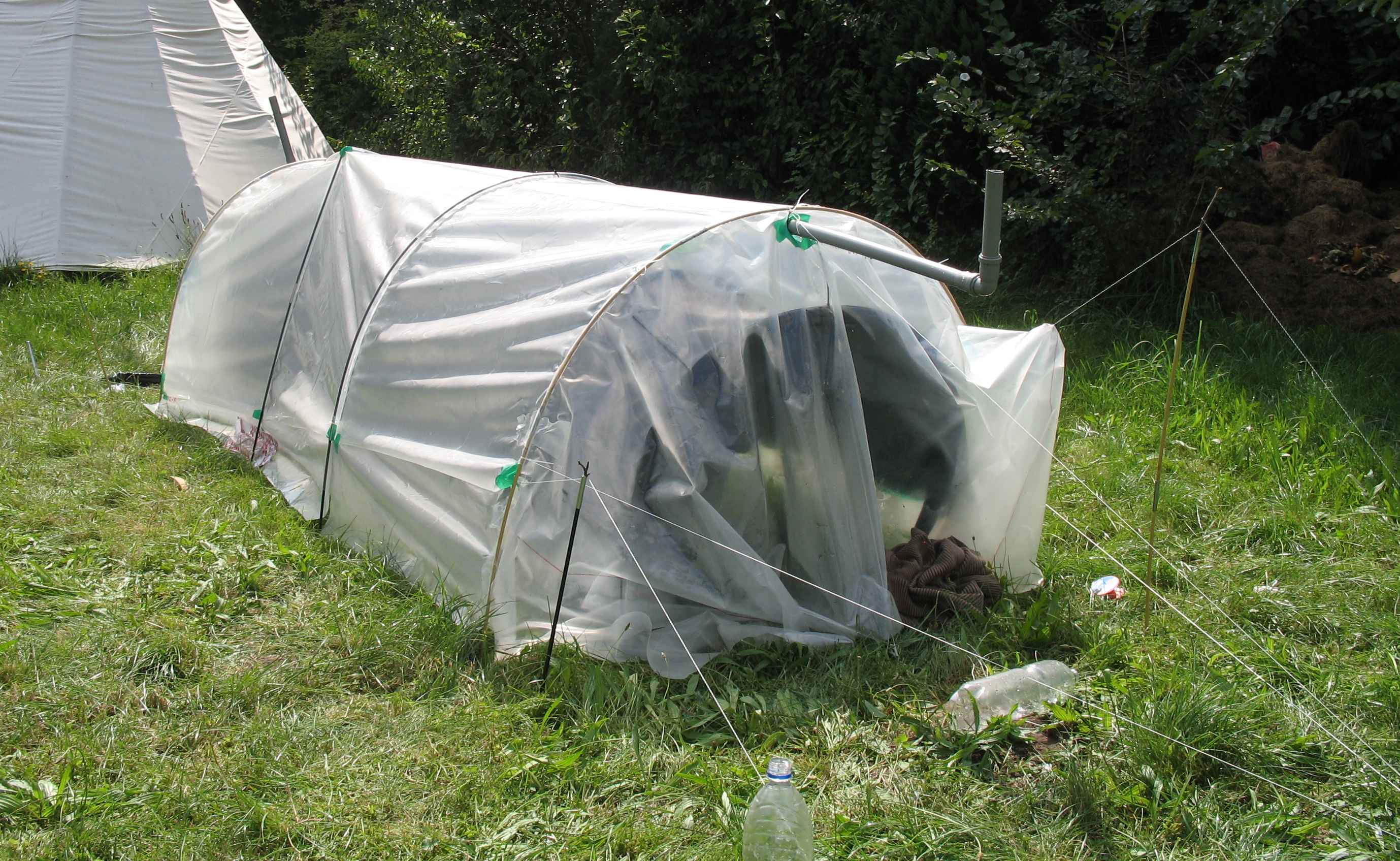

1. Foto der Anlage aus der Entfernung (Länge der Anlage ca. 4 m) Bild1

• die Anlage besteht aus einem Kollektor (schwarzer Jeansstoff unterhalb der Folie und einer Folie die in Zeltform aufgebaut ist, diese dient als Kondensator)
• die Ablaufrinne für das kondensierte Wasser ist direkt in die Folie integriert
• über ein hängendes Rohr (Lochrohr) wird das Salzwasser auf den Kollektor aufgebracht

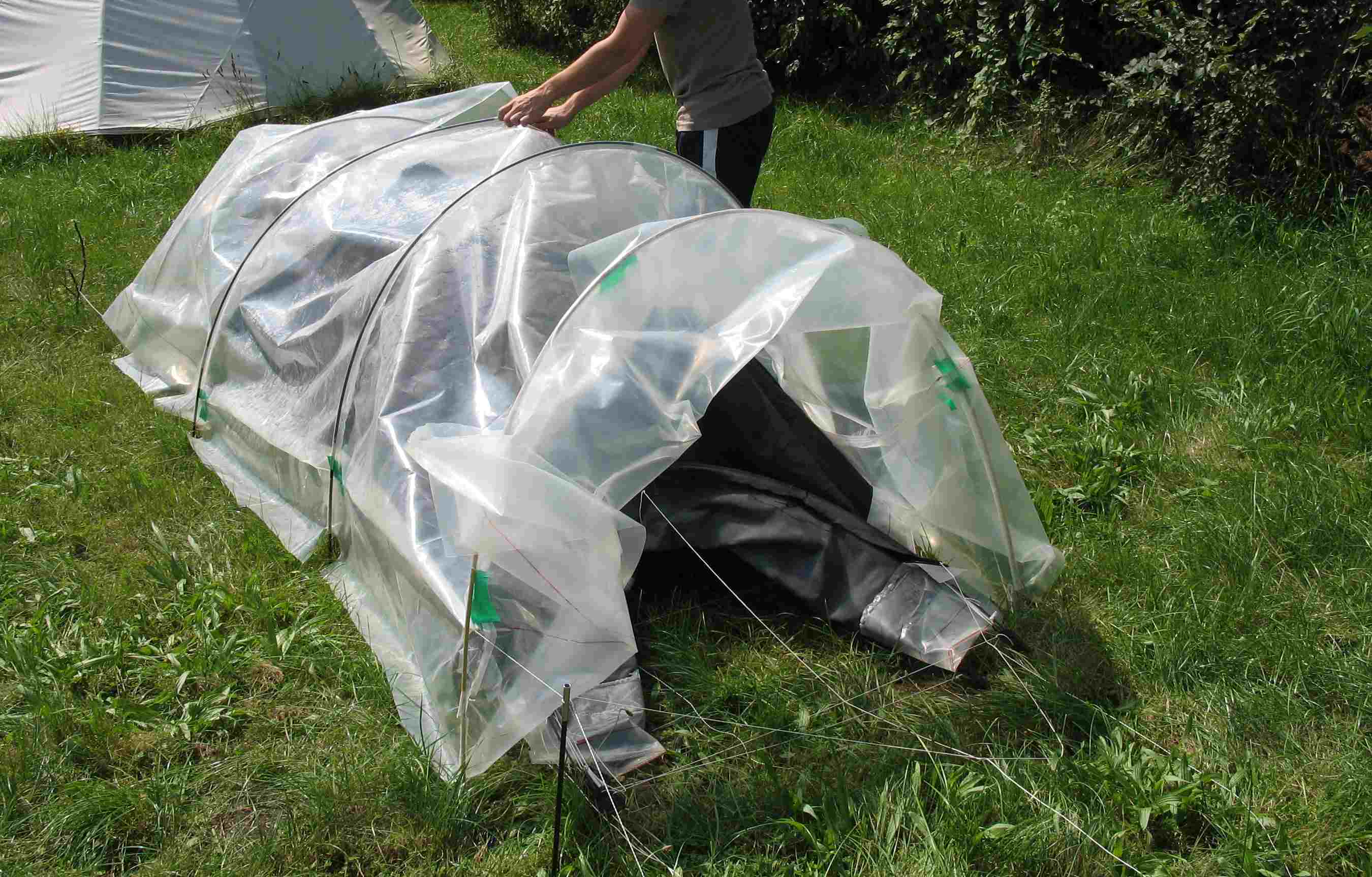

• 2. Bild vom Aufbau der Anlage

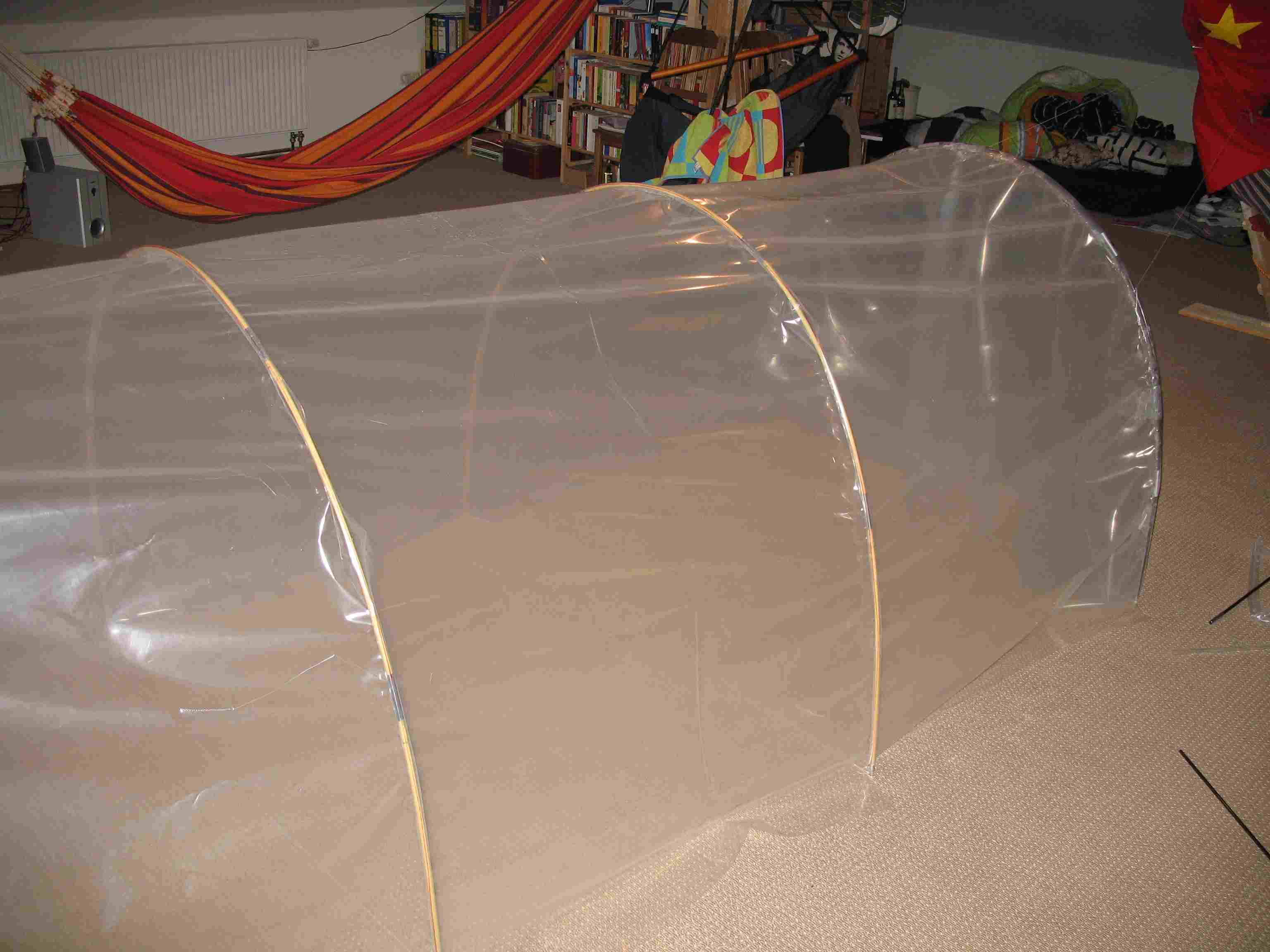

3. Leere Kondensatorhülle (mit Hilfe verschiedener Folienschweissverfahren hergestellt)

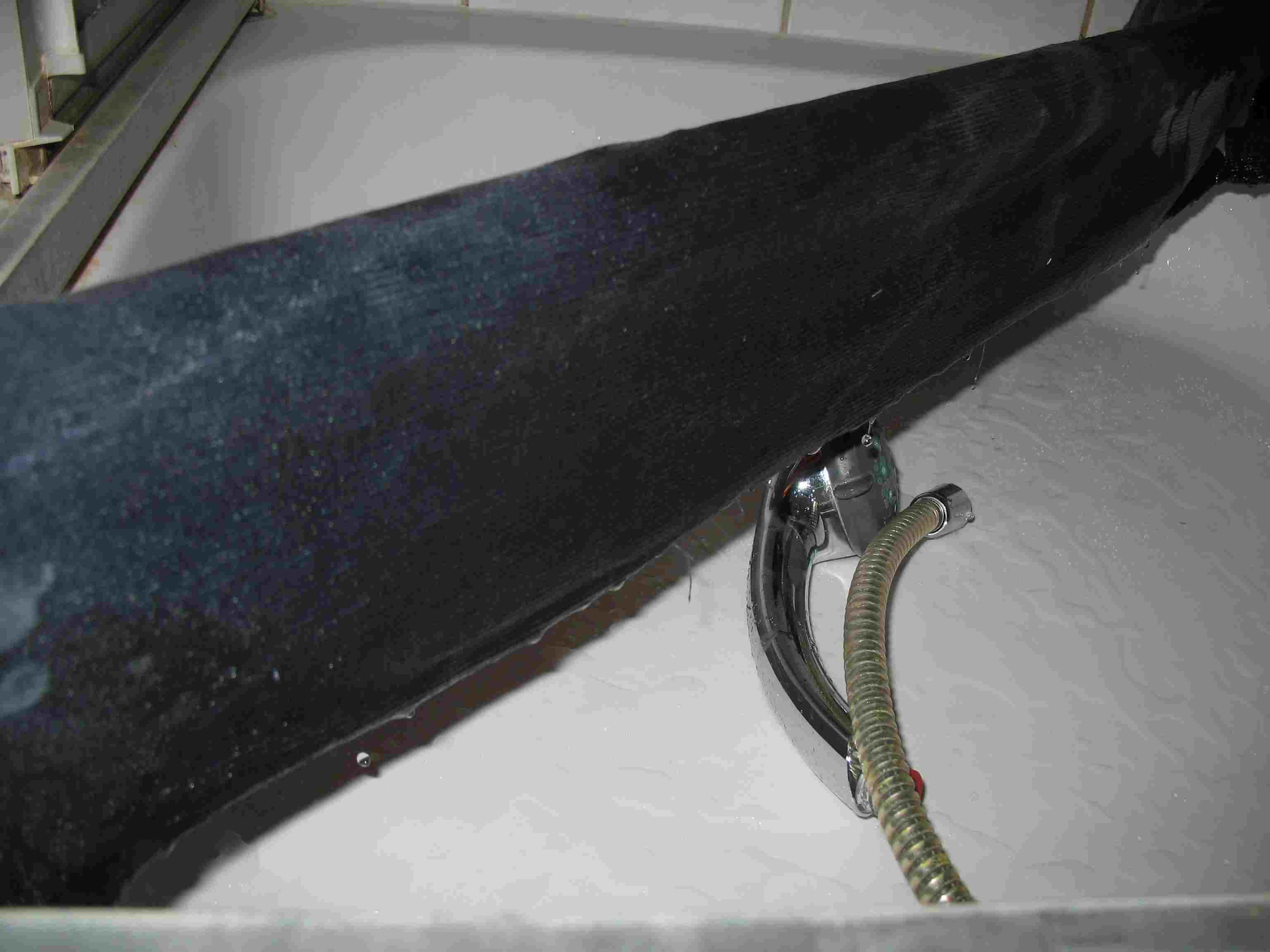

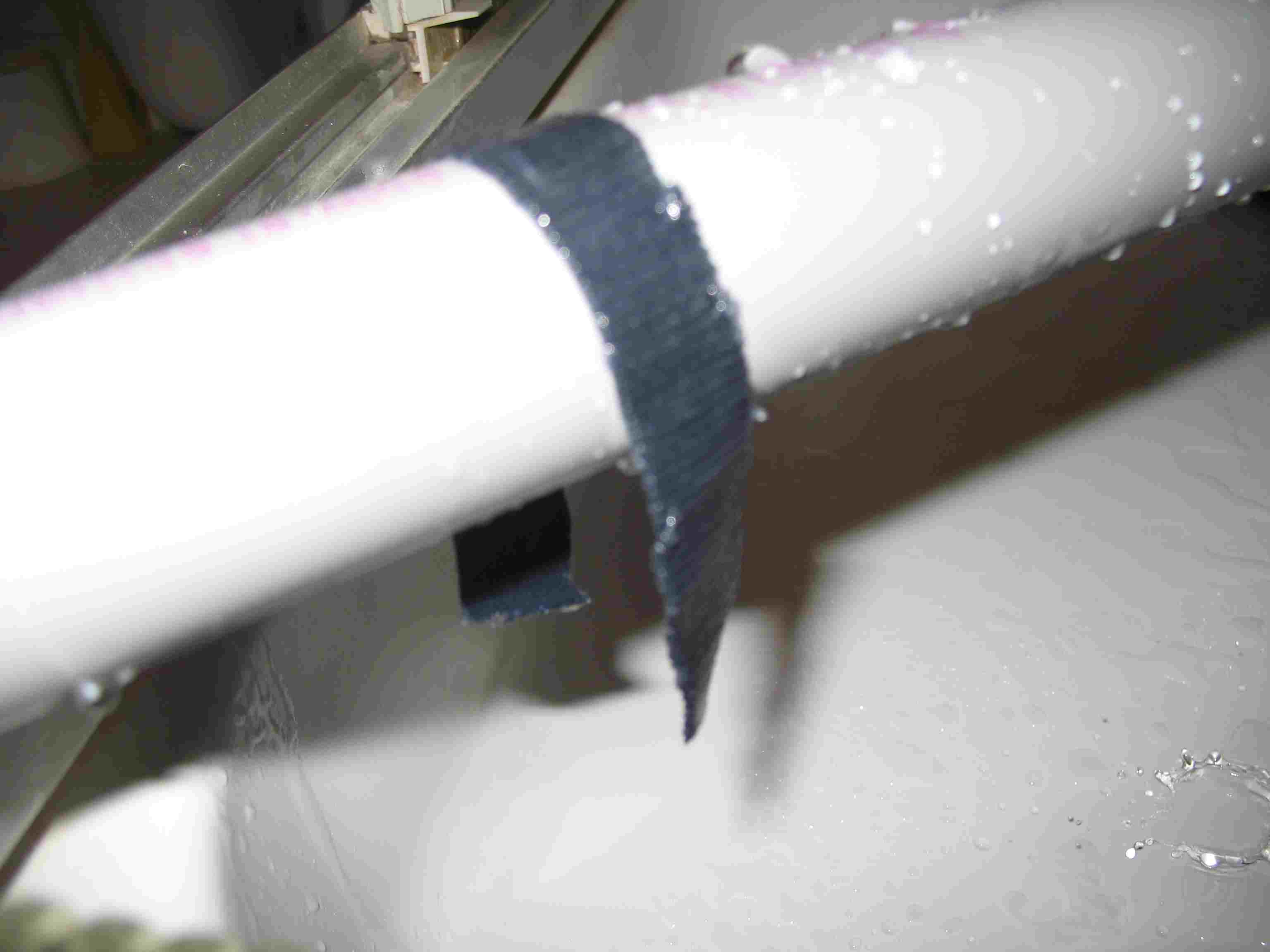

4. Tropfentests (Verteilung von Wassertropfen auf zwei Ebenen mittels Stofffetzen aus einem gelochten Rohr)

           Bild4 / Bild5

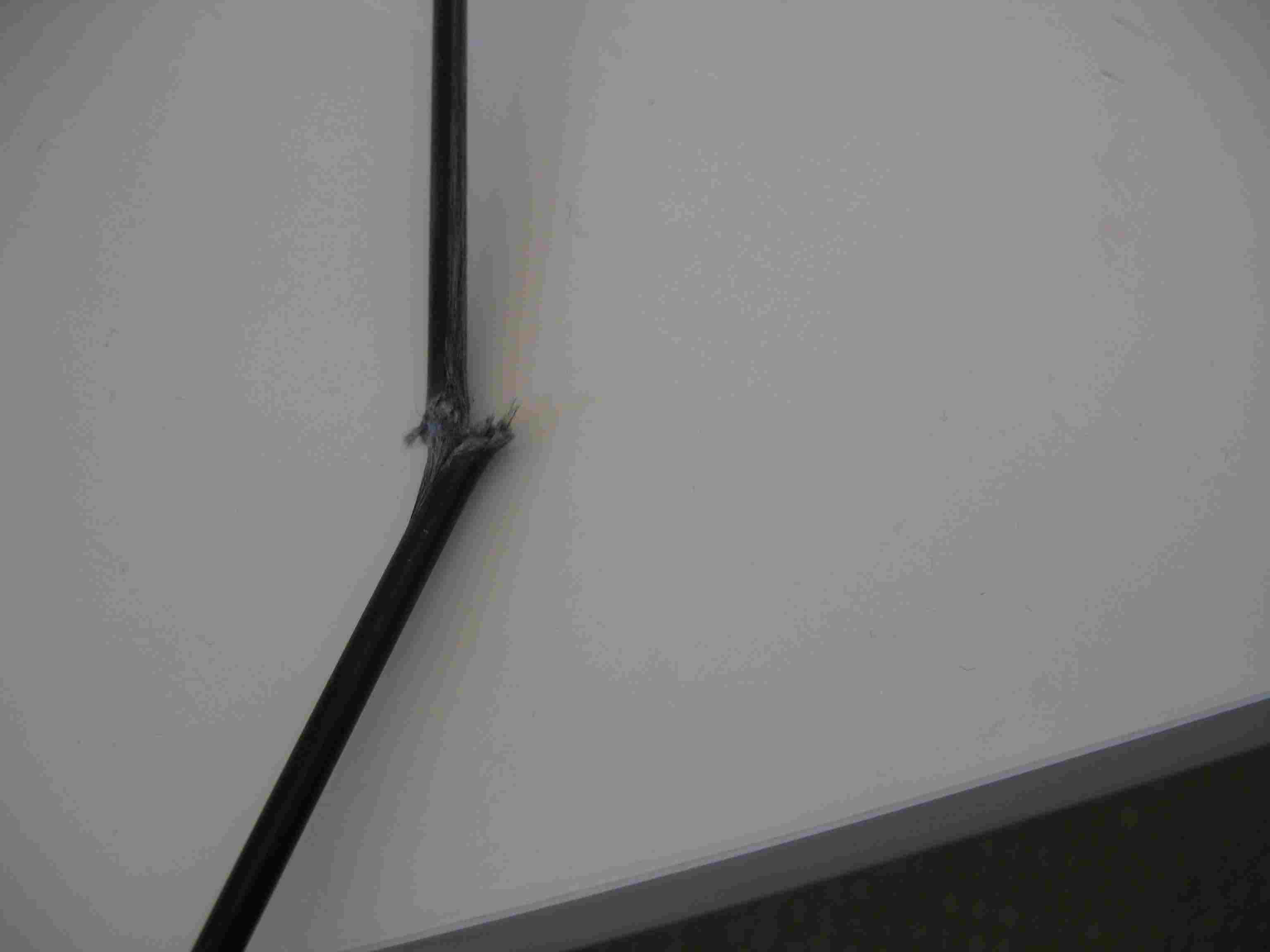

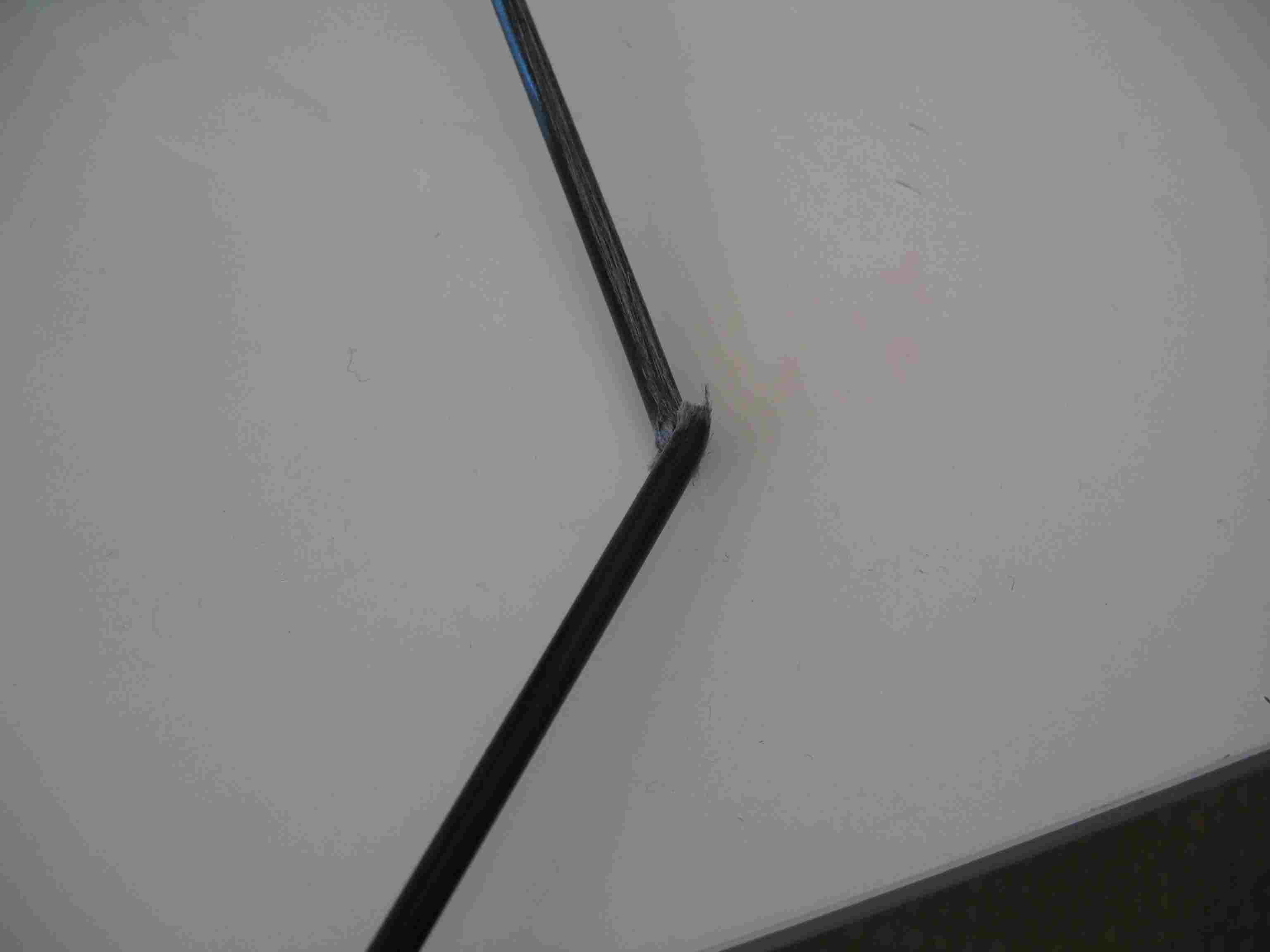

5. Gebrochene Glasfaserstäbe (bei höherer Temperatur und Biegespannung beginnen 6 mm GFK-Stäbe zu brechen / CFK-Stäbe hingegen sind temperaturbeständiger)

• neben dem Werkstoff kommt es auch auf die Verarbeitung an (verdrillte oder parallele Fasern)
• ein Einfluss der Luftfeuchtigkeit auf die Belastungsgrenze wird nicht vermutet da Kunstharze im allgemeinen nicht wasserlöslich sind.

• Bild6 / Bild7
